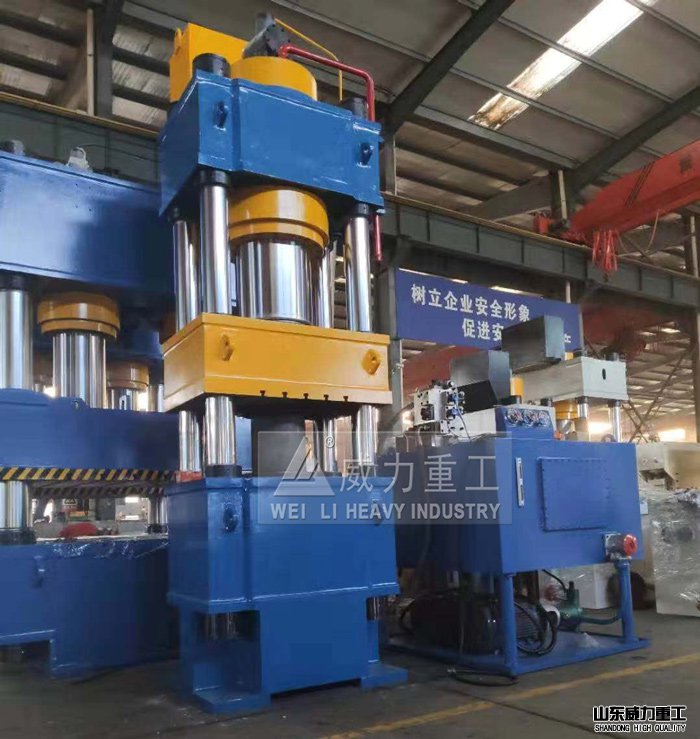

熱壓塑料模殼800噸液壓機

產品分類： 800噸液壓機

產品簡介：快速800噸四柱液壓機適用于塑料膜殼加工，模壓工藝過程分為加料、閉模、排氣、熱壓塑料模殼800噸液壓機固化、脫模和模具清理等。

訂購熱線：18306370978

    熱壓塑料模殼800噸液壓機是一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器四柱液壓機被廣泛應用于機械工業的許多領域，例如在鍛壓（塑性加工）領域中，四柱液壓機被廣泛應用于自由鍛造、模鍛、沖壓（板料成形）、擠壓、剪切、拉拔成形及超塑性成形等許多工藝中；而在機械工業的其他領域，四柱液壓機被應用于粉末制品、塑料制品、磨料制品、金剛石成形、校正壓裝、打包、壓磚、橡膠注塑成形、海綿鈦加工、人造板熱壓等十分廣泛的不同工業領域。

   熱壓塑料制品四柱液壓機具有獨立的動力機構和電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式：機器的工作壓力、壓制速度，空載快下行和減速的行程和范圍，均可根據工藝需要進行調整，并能完成頂出工藝，可帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓，定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有頂出延時及自動回程。










   熱壓成型是塑料加工業中簡單、普遍之加工方法，主要是利用加熱加工模具后，注入試料，以熱壓塑料模殼800噸液壓機壓力將模型固定于加熱板，控制試料之熔融溫度及時間，以達融化后硬化、冷卻，再予以取出模型成品即可。



   模壓為壓縮模塑的簡稱，又稱壓塑成熱壓。塑料或橡膠膠料在閉合模腔內借助加熱，加壓而成型為制品的塑料加工（也是橡膠加工）方法。一般是將粉狀、粒狀、團粒狀、片狀，甚至先作成和制品相似形狀的料坯，放在加熱的模具的型腔中，然后閉模加壓，使其成型并固化，再經脫模得制品。該法特別適用于熱固性塑料的成型加工。



   模壓工藝過程分為加料、閉模、排氣、熱壓塑料模殼800噸液壓機固化、脫模和模具清理等，若制品有嵌件需要在模壓時封入，則在加料前應將嵌件安放好。主要控制的工藝條件是壓力、模具溫度和模壓時間。此外，還有一種特殊形式的模壓方法，即先將粉狀塑料壓實，然后從模中取出料坯，放在爐中加熱至熔點，使塑料顆粒熔化成一個整體，冷卻后得制品或半成品。

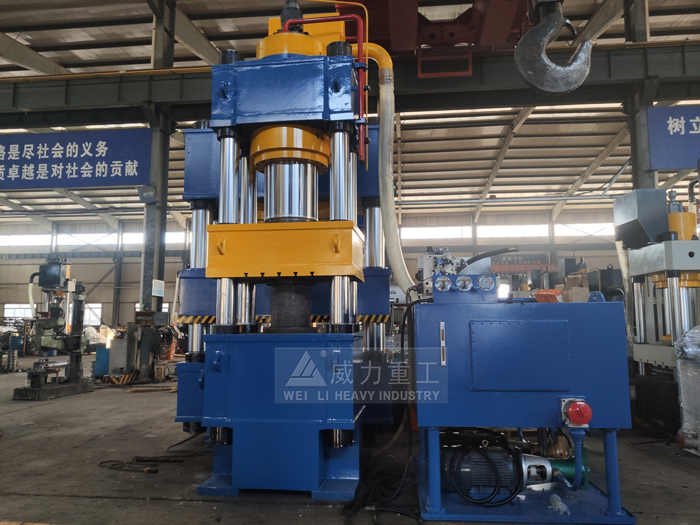

                                                              熱壓塑料模殼液壓機

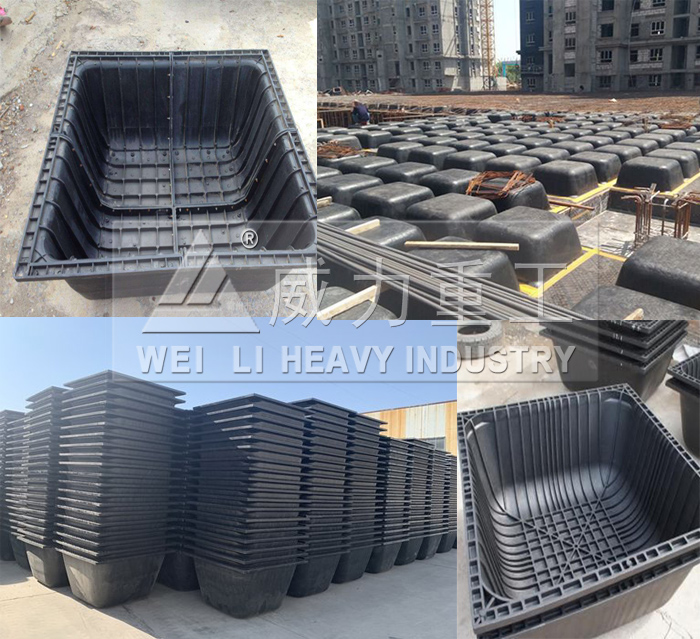

                                                  四柱液壓機熱壓成型塑料模殼

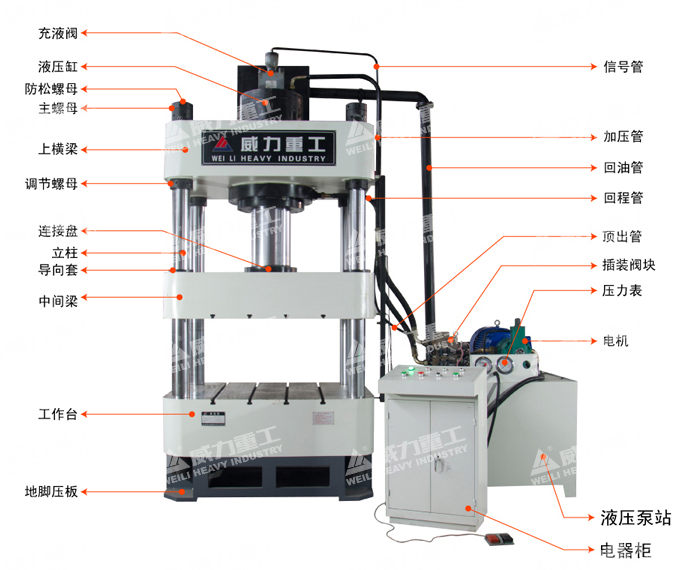

熱壓塑料模殼800噸液壓機結構概述：



1、主要機械部件、機構：



1.1機身采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。



1.2上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到要求，通過時效震動處理消除變形應力。



1.3滑塊：箱形結構的鋼板焊接件，四柱導向孔處導向套材料為納米分子復合材料，具有良好的耐麼性和精度保持性。滑塊下平面有T形槽用于安裝模具。



1.4上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。



1.5 工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。



1.6 油缸：采用油缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。



1.7工作臺下方下置液壓墊裝置，主要用于反拉伸制件的成型工藝。



1.8立柱：材料為45#鍛鋼，經調質處理，表面鍍硬鉻，增加耐磨性能，硬度合格。



1.9螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。



1.10限位裝置：位于主機機身右側，行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。



2 、液壓系統：



2.1、熱壓塑料模殼800噸液壓機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。



2.2液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。



2.3主油泵為軸向柱塞泵,性能穩定。



2.4 油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。



2.5 主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。



2.6 壓力表：本機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。



2.7 壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。



3、電氣系統：



3.1設有獨立的電氣控制系統，采用按鈕集中控制。



3.2本機電源為AC380V，50HZ； 指示燈電壓為380V。



4、操作系統：



4.1可實現調整和半自動兩種操作方式。



4.2 調整(點動)：操作相應的功能按鈕完成相應的動作，每按一次按鈕完成相應動作的一次點動，主要用于設備調整及更換模具時。



4.3半自動：按壓工作按鈕，完成一次工藝循環。



（半自動動作也可跟據用戶要求設定）



4.4滑塊行程由行程控制裝置調整。



4.5主缸由遠程調壓閥進行調壓。



5、安全裝置：



5.1靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括電機停止運行。



5.2電機控制部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。



5.3 主缸下腔控制塊設有防滑下落裝置及安全閥，滑塊可靜止在任意位置，防止滑塊失控下滑。



5.4超載保護：液壓系統回路設有安全閥，油壓超過設定值時液壓系統自動溢流限壓，保護設定值可調，確保壓機不會超載工作。



5.5 超壓保護：電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。



備品備件



熱壓塑料模殼800噸液壓機易損管路密封件一套



所提供技術資料



1、產品使用說明書一套：包括總圖、液壓原理圖、電氣原理圖、維護保養、\護保養，安全操作規程、裝箱單等等；



2、產品安裝、維修、故障查找排除文字說明文件。



3、基礎圖（合同簽訂后10日內提供）



4、易損件清單



5、電氣接線圖



質保及售后服務



1、供方提供符合標準的、并且是先進的和安全可靠的優質設備和服務，以滿足需方需求。



2、供方義務提供技術咨詢等服務；免費指導安裝調試。



3、設備質保期限壹拾貳個月，“質保”期內非操作不當出現質量問題，供方接到需方通知立即做出回應，電話解決不了派人到達需方廠內處理解決。



4、質保期過后繼續對設備進行服務，以優惠價收取材料零件費用。

質量承諾

山東威力重工全面做到：售前、售中、售后熱情服務。

主動：安裝、調試、培訓、等。及時：接到電話后，以很快捷的方式做出解決方案，保證用戶滿意。

物流配送

部分熱壓塑料模殼800噸液壓機現貨供應，當天訂貨，當天發貨，購買便捷。

為了滿足客戶對產品時間上的要求，山東威力重工采取多種配送方式 ： 1. 送貨上門；2. 客戶自提；3. 快遞上門；4. 加急貨件的發送可根據您的要求進行特快安排。
